濟南方圓生產的光纖電纜材料拉力試驗機使用簡單，性能穩定，技術先進，自動化水平高，測試精度高。如您有需求或任何想要咨詢的問題，歡迎您隨時致電我司， 24小時熱線:0531-83157169，我們將有專業的技術人員竭誠為您服務。

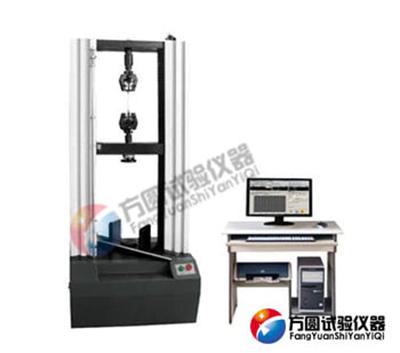

光纖電纜材料拉力試驗機是一種新型經濟性材料試驗機，無級調速，配備力傳感器及伸長自動跟蹤裝置，在試驗過程中，微機不斷采集力傳感器及伸長自動跟蹤裝置的信號，并根據試驗要求，進行格式化數據處理。

測試項目

1.彈性系數即彈性楊氏模量

定義：同相位的法向應力分量與法向應變之比。為測定材料剛性之系數，其值越高，材料越強韌。

2.比例限：荷重在一定范圍內與伸長可以維持成正比之關系，其大應力即為比極限。

3.彈性限：為材料所能承受而不呈永久變形之大應力。

4.彈性變形：除去荷重后，材料的變形完全消失。

5.永久變形：除去荷重后，材料仍殘留變形。

6.屈服點：材料拉伸時，變形增快而應力不變，此點即為屈服點。屈服點分為上下屈服點，

一般以上屈服點作為屈服點。

屈服：荷重超過比例限與伸長不再成正比，荷重會突降，然后在一段時間內，

上下起伏，伸長發生較大變化，這種現象叫作屈服。

7.屈服強度：拉伸時，永久伸長率達到某一規定值之荷重，除以平行部原斷面積，所得之商。

8.彈簧K值：與變形同相位的作用力分量與形變之比。

9.有效彈性和滯后損失：

在光纖光纜拉力試驗機上，以一定的速度將試樣拉伸到一定的伸長率或拉伸到規定的負荷時，測定試樣收縮時恢復的功和伸張時消耗的功之比的百分?jǐn)?shù)，即為有效彈性；測定試樣伸長、收縮時所損失的能與伸長時所消耗的功之比的百分?jǐn)?shù)，即為滯后損失。

荷重元：0－5000N區間選配

力量解析度：1/10000

力量準確度：≤0.5％

力量放大倍數：7段自動切換

位移解析度：1/1000

位移準確度：≤0.5％

金屬引伸計解析度：1/1000

金屬引伸計準確度：≤0.5％

大變形引伸計準確度：±1mm

速度范圍：0.001－1000mm/min（特殊測試速度亦可依客戶需求定制）

行走空間：950mm（不含夾持器、特殊測試空間亦可依客戶需求定制）

測試寬度：350mm（特殊測試寬度亦可依客戶需求定制）

使用電源:∮220V 50HZ。

功率：約600W

機臺尺寸:約560×660×1600 mm長×寬×高。

機臺重量:約180 kg。

使用環境及工作條件

溫度在0~40℃范圍內；

相對溫度低于80%；

有獨立接地線；

在無沖擊、無震動的環境中；

在無明顯電磁場的環境中；

試驗機周圍應留有不小于0.7m的空間，其工作環境整潔、無灰塵；

底座及機架水平度不超過0.2/1000。

光纖光纜拉力試驗機/機械傳動順序如下：

電機——同步帶輪——絲杠——試臺

測力系統：在主機移動橫梁上裝有拉力傳感器，傳感器下端與上夾持器連接，試驗過程中試樣受力情況通過力傳感器變?yōu)殡娦盘栞斎氲轿㈦娔X采集控制系統。

伸長自動跟蹤裝置：此裝置用于測量試樣變形，是由兩個阻力極小的跟蹤夾夾持在試樣上，隨著試樣受到拉力而變形，兩跟蹤夾之間的距離也相應增大，跟蹤夾通過線繩和滑輪將直線運動變?yōu)樾D(zhuǎn)運動，并通過跟蹤編碼器將位移變成電信號輸入進微電腦采集控制系統。

限位保護裝置及夾具

限位保護裝置是本機的重要組成部分。主機上固定有限位桿，限位桿上配有兩個上下可調節的擋圈，試驗過程中當擋塊和擋圈碰觸時將帶動限位桿移動，使限位裝置

切斷該方向通路，主機運行停止，這時候向相反方向運行，試驗機即可正常工作。通過調節限位桿上擋圈的位置可以限定移動橫梁行程，為做試驗提供了較大的方便和安全可靠的保護。

本公司擁有多種夾持試樣的通用及專用夾具，如：楔型鉗口夾具、纏繞式金屬線材夾具、薄膜拉伸夾具、紙張拉伸夾具等，能滿足金屬及非金屬的片、帶、箔、條、線、纖維、板、棒、塊、繩、布、網等不同材料性能試驗的夾持要求，根據用戶要求選配。
